南湖当地电梯井防水补漏公司

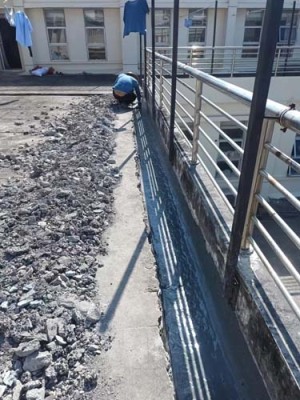

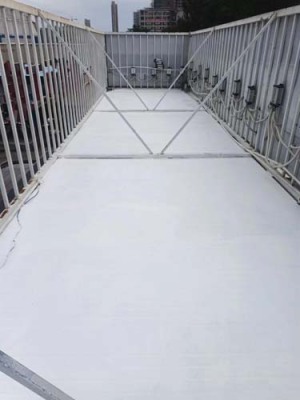

屋面雨水口收口不规范、找坡错误，导致渗漏,出屋面烟风道构造选择错误、细节处理不当、易导致渗漏，屋面管根部位处理不规范、导致渗漏，屋面防水收口错误，开裂产生渗漏；防水材料上返部位未收口或收口不合格，开裂导致渗漏。
外墙防水堵漏，建筑工程的质量水平有了一定的提高，社会上对房屋质量的投诉亦有所增加，外墙渗漏占了 一定比例，但它给居民的正常生活和使用造成了很大的不便。笔者根据几年来从事房屋质量 维修工作的经验，谈谈自己这方面的认识和实践体会。 墙渗漏原因的分析:目前的框架结构住宅工程中填充墙，基本上为非承重的灰砂砖或小型砌块。灰砂砖 和小型砌块在运输与施工过程中容易产生破损，缺棱掉角等缺陷。若在施工中使用了受破损 或由于设备管暗装的需要对已砌外墙进行凿打，人为地造成外墙砌体破损，也较容易在外墙 砌体形成渗水处。工人在砌体施工中未严格按施工规范操作，砌筑砂浆不饱满，是竖缝砂浆。此 外，砂浆的强度不达标或干砖上墙，使砂浆中的水份被砖吸收，从而造成砂浆强度偏低，导 致砖和砂浆分离，砌体整体刚度下降，产生墙体裂缝。温差引致混凝土结构梁柱与填充墙结合处产生开裂。外墙抹灰层一次性打底太厚或为全高垂直度而使部打底偏厚，又未采取适当 加强措施而产生裂缝；墙体层表面太光滑，结合不良；外墙大面积打底而基层未设分格线， 产生不规则收缩裂缝。
外墙（尤其是空心砖外墙）在贴饰面层前宜设1~2层防水层，层为掺外加剂的防水砂浆，厚15~20mm；第2层为喷涂聚合物水泥砂浆层，厚3~7mm；防水层需设分格缝，间距≤3m，缝宽15mm，缝深10mm，并嵌填密封材料（宜为高弹塑性、高粘结力、耐老化的材料，如硅酮橡胶、聚硫橡胶、丙烯酸橡胶等）； 防水层的总体要求是具有一定抗渗能力，能抵御60~400kg/㎡风压和渗透水压，抗压强度≥150kg/㎡，粘结强度≥1MPa；
外墙面层设防薄弱: 在外墙防水施工中，渗漏多、严重的大多属贴了瓷砖的外墙面，由于瓷砖与瓷砖之间的水泥勾缝出现蜂窝、麻面、孔洞，雨水从这些缝、孔洞之间大量渗入批荡层和瓷砖内衬，并被吸附其中，雨过天晴，太阳直射外墙表面时，外面温度升高，里面温度低，此时贮存在批荡层、瓷砖内衬的水气透过批荡层毛细孔进入内墙体，导致室内墙壁潮湿和内装饰发霉。 窗框的防水功能薄弱: 现代建筑物大多数窗框采用铝合金、塑料及异型钢材制成，设计单位及建筑商只注意到窗框及水泥混凝土材料本身的质量及技术。而忽略了这几种材料的热胀冷缩系数，以及伸缩延展性能存在较大差异，造成了窗框与墙体连接处空鼓、裂缝，型材之间的对角线公差过大，形成渗水。再加上玻璃胶老化、开裂，更容易形成渗漏。
